產品中心

窄帶可調諧DBR激光器

類別：首頁>中文>產品中心>科研與工業產品>光源>半導體激光器>DBR激光器>

特點：14PIN蝶形封裝
高輸出功率，可達15dBm
高端邊模抑制比 >40dB

在線咨詢

產品詳情

產品介紹：

窄帶可調諧DBR激光器是一種C波段內可選波長DBR激光器。其波長可以連續靈活地調諧8-10nm，并可以調諧到ITU信道網格。


產品特點：

14PIN蝶形封裝
高輸出功率，可達15dBm
高端邊模抑制比 >40dB
波長調節靈活，調諧范圍8-10nm
符合Telcordia GR-468標準


應用：

DWDM傳輸系統
可調DWDM轉發器和收發器
DWDM系統中的動態配置和波長路由
測試和測量
光纖傳感

技術參數：

絕對最大額定值
超過絕對最大額定值的應力會對設備造成永久性損壞。

參數

Symbol

Min

Typ

Max

Unit

儲存溫度

Ts

-40



85

℃

相對濕度

RH

0



85

%

激光二極管反向電壓（所有）

Vr





3

V

激光器增益電流

Ig





250

mA

光柵電流

Ir





100

mA

相電流

Ip





10

mA

TEC電流

ITEC





1.2

A

TEC電壓

VTEC





3.5

V


光電參數（Tc=25℃）

參數

Symbol

Min

Typ

Max

Unit

正向電壓

Vop





2

V

工作溫度

Top

-5



75

℃

激光器增益電流

Ig





200

mA

光柵電流

Ir





80

mA

相電流

Ip







5



mA

熱敏電阻

Rth

9.5

10

10.5

kOhm

熱敏電阻靈敏度指數

β



3892



K


光學參數（TOP=-5至75℃）

參數

Symbol

Min

Typ

Max

Unit

輸出功率

Pmax





15

dBm

波長調諧范圍





8

10

nm

波長范圍



1530



1580

nm

信道間隔(ITU網格)





50 /100





GHz

通道數





24/12





邊模抑制比



SMSR

45







dB



線寬

LW

2



5

MHz

相對強度噪聲

RIN





-135

dB/Hz

光隔離



30





dB

注：
描述哪種標準ITU.T網格通道可以調諧。波長可以連續調諧。

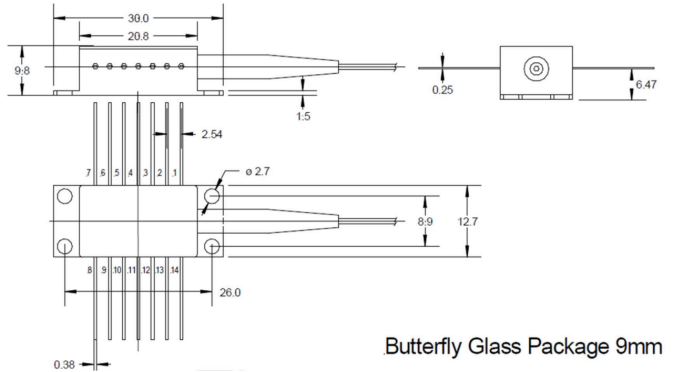

外形圖：

尺寸單位為毫米mm


管腳定義：

Pin分配



Pin



功能



Pin



功能



1



TEC (+)



8



Phase



2



熱敏電阻



9



Grating



3



MPD ANODE



10



NC



4



MPD CATHODE



11



LD Cathode (-)



5

熱敏電阻



12



NC



6

NC



13



Case Ground



7

Gain



14



TEC (-)
