C波段40nm可調諧DBR激光器

類別：首頁>中文>產品中心>科研與工業產品>光源>半導體激光器>DBR激光器>

產品詳情
詢價留言
數據單下載

C波段40nm可調諧DBR激光器

點擊下載
聯系方式

產品詳情

產品介紹：

C波段40nm可調諧DBR激光器是一種SSG-DBR（超結構光柵分布式布拉格反射器）激光器，帶有集成SOA（半導體光放大器）。其波長可以在C波段上連續靈活地調諧，并可以調諧到C波段ITU信道網格。該模塊包含兩個光柵部分（前后）和一個相位部分，可以在納秒級進行精確的電調諧，并具有穩定的光功率輸出。集成SOA有助于靈活控制輸出功率。這種40nm可調諧激光模塊可廣泛應用于光通信和光纖傳感應用。

產品特點：

14PIN蝶形封裝
光輸出功率10mW
高邊模抑制比>40dB
C波段調諧范圍40 nm
符合Telcordia GR-468標準
RoHS

應用：

DWDM傳輸系統
可調DWDM轉發器和收發器
DWDM系統中的動態配置和波長路由
測試和測量
光纖傳感

技術參數：

絕對最大額定值
超過絕對最大額定值的應力會對設備造成永久性損壞。

參數	Symbol	Min	Typ	Max	Unit
儲存溫度	TS	-40		85	。C
相對濕度	RH	0		85	%
LD正向電壓	V			3	V
LD反向電壓	Vr			2	V
激光增益電流	Ig			150	mA
SOA電流	IS			150	mA
光柵（前/后）電流	Ir			90	mA
相電流	Ip			10	mA
MPD后電壓	V_MPDR			10	V
TEC電流	I_TEC			1.2	A
TEC電壓	V_TEC			3.5	V
ESD(HBM)	ESD		500		V

光電參數（Tc=25℃）

參數	Symbol	Min	Typ	Max	Unit
閾值電流	I_th		30		mA
工作電壓	Vop		1.5	2.5	V
激光增益電流	Ig		100		mA
SOA電流	I_S		100		mA
光柵電流	Ir		60		mA
相電流	Ip		5		mA
光輸出功率	Po		10		mW
監測工作電流	Im	10		200	μA/mW
波長調諧范圍			40		nm
中心波長范圍	λ	1528		1568	nm
信道間隔（ITU網格）			50 /100		GHz
通道數			96/48
邊模抑制比	SMSR	40			dB
線寬	LW	2		5	MHz
相對強度噪聲	RIN			-140	dB/Hz
光隔離		35			dB
熱敏電阻	Rth	9.5	10	10.5	kOhm
熱敏電阻靈敏度指數	β		3892		K

尺寸：

尺寸單位為毫米mm

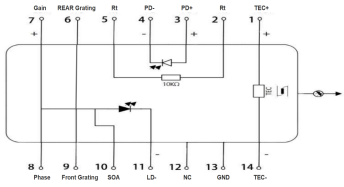

管腳定義：

Pin分配
Pin	功能	Pin	功能
1	TEC (+)	8	Phase
2	熱敏電阻	9	Front Grating
3	MPD ANODE	10	SOA
4	MPD CATHODE	11	LD Cathode (-)
5	熱敏電阻	12	NC
6	NC	13	Case Ground
7	Gain	14	TEC (-)
